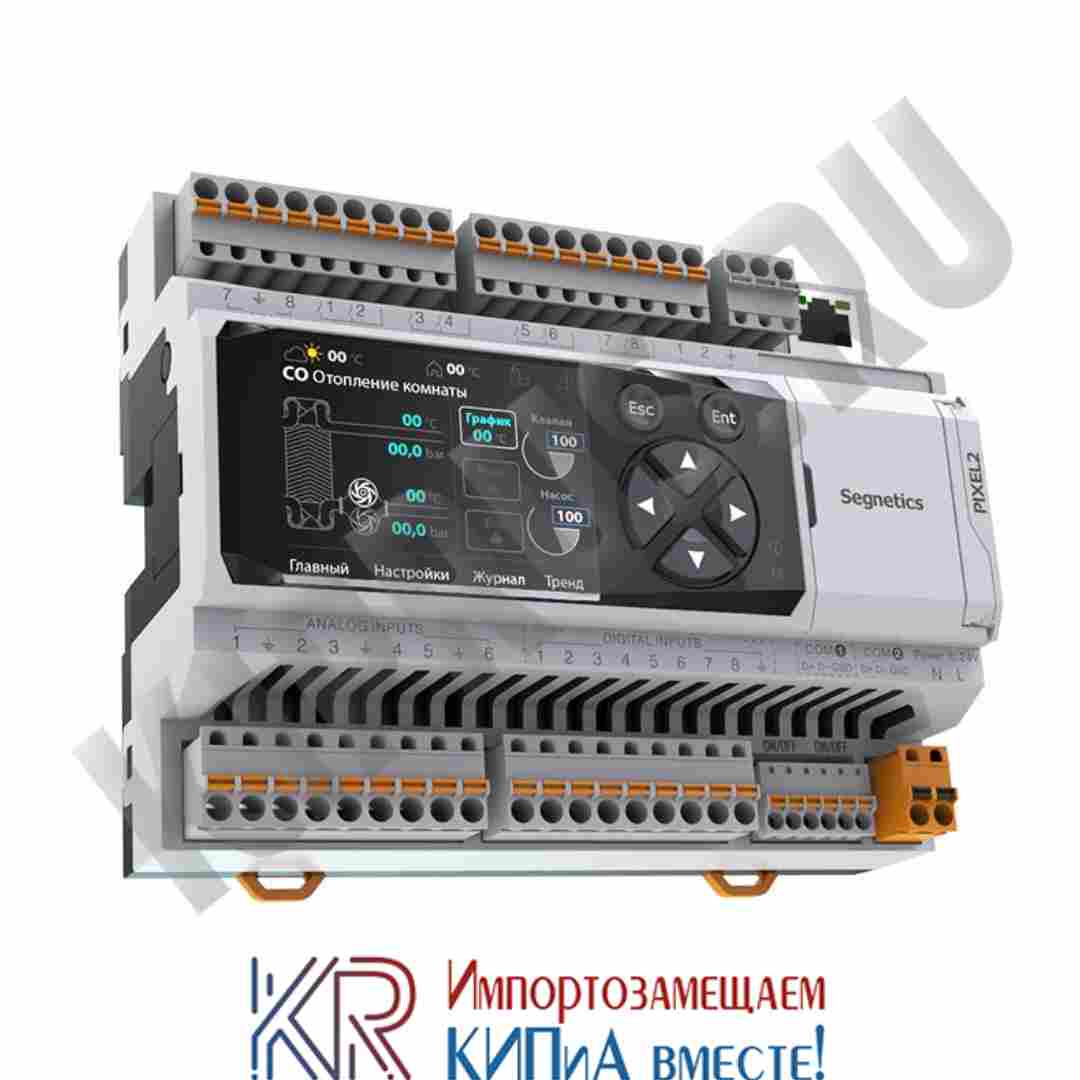

PIXEL2-2222-70-4 Программируемый контроллер SEGNETICS
Артикул:
PIXEL2-2222-70-4
Нет в наличии
PIXEL2-2222-70-4 Программируемый контроллер SEGNETICS
Хит!Новинка
Имя:
Телефон: *
Email: *
Технические характеристики
| HMI | |
| LCD TFT дисплей | 320 х 240, 16 млн. цветов |
| Клавиатура | 6 силиконовых кнопок с подсветкой |
| Светодиодная индикация |
индикаторы состояния I/O два индикатора обмена по интерфейсам сетевого модуля |
| Часы реального времени |
Сменная батарея CR1632 (время работы без питания не менее 3 лет) |
| Дискретные входы | |
| Количество и тип | 32 дискретных входов |
| Гальваническая изоляция | Групповая, по 8 входов в группе |
| Дискретные выходы | |
| Количество и тип |
0 дискретных выходов (реле) 0 дискретных выходов (симистор) 0 дискретных выхода (оптореле) |
| Гальваническая изоляция | Индивидуальная или групповая, по 2 выхода в группе |
| Тип защиты |
Для опторелейных выходов – ограничительный супрессор и самовосстанавливающийся предохранитель; Для симисторных выходов – снабберная цепь и ограничительный супрессор; Для релейных выходов – отсутствует |
| Аналоговые входы | |
| Количество и тип | 0 аналоговых входов |
| Режим работы |
Задаётся индивидуально для каждого входа: Измерение величины сопротивления с автоматическим пересчетом в значение температуры для температурных датчиков: 2-проводная или 3-проводная схема подключения; Вход сигнала 0-10В; Вход сигнала 4-20мА |
| Поддержка температурных датчиков |
Задаётся индивидуально для каждого входа: Типы датчиков: Pt; Cu; Ni; ТСП; ТСМ; NTC; Термосопротивления с пользовательской настройкой |
| Аналоговые выходы | |
| Количество и тип | 0 аналоговых выхода |
| Интерфейсы | |
| COM1 |
Интерфейс RS-485, 4800 бит/с…115200 бит/с гальваническая изоляция 0.5 кВ; отключаемый «терминатор» 120 Ом; протокол Modbus-RTU; разъём – клеммная колодка |
| COM2 |
Интерфейс RS-485, 4800 бит/с…115200 бит/с; без гальванической изоляции; отключаемый «терминатор» 120 Ом; протокол Modbus-RTU; разъём – клеммная колодка |
| Порт расширения MRL | Порт для подключения модулей расширения MRL (максимум 2 шт) |
| Слот сетевых модулей | Поддержка сетевых модулей NA с дополнительными интерфейсами (только модификации NA-4XX) |
| USB-Device | Стандарт USB 2.0 Разъём «MicroUSB тип B» |
| Вычислительное ядро | |
| Процессор | 64-битный |
| Память |
ОЗУ: 256 Мб типа DDR3L ПЗУ: 2 Гб типа SLC NAND Flash |
| Операционная система | Linux Debian + автоматический режим Suspend |
| Электропитание | |
| Номинальное напряжение питания | 24 В постоянного или переменного тока |
| Рабочий диапазон напряжений питания |
От 16 до 51 В постоянного тока От 18 до 36 В переменного тока |
| Тип встроенного выпрямителя напряжения | Однополупериодный |
| Гальваническая изоляция встроенной системы питания | Отсутствует |
| Тип защиты | Плавкий предохранитель 2А (перепаиваемый) |
| Размеры | |
| Ш×В×Г, мм | 140×110×55 |
| Вес, г | 610 |
| Крепление | на DIN-рейку TS-35/7.5/15 (EN 50022) |
Программируемый контроллер Segnetics PIXEL2-2222-70-4 предназначен для автоматизации инженерных систем жизнеобеспечения зданий, управления различными технологическими процессами и отдельным оборудованием, будь то вентиляционное оборудование, ИТП, насосные станции или другие технические механизмы. Контроллер работает на ОС Linux.
До 32 встроенных канала позволяют подключить большое количество исполнительных устройств и датчиков. Широкий модельный ряд позволяет подобрать контроллер с оптимальным количеством дискретных и аналоговых I\O для адаптации системы под конкретные задачи.
Применяется в промышленном и пищевом производстве, энергетике, торговле, сельском хозяйстве, строительстве, медицине, сфере коммунальных услуг и многих других отраслях.
Описание
PIXEL2-2222-70-4 - устройство ПЛК Pixel2, в основе которого лежит мощный и энергоэффективный процессор, что обеспечивает его высокую производительность и экономичность. В зависимости от выбранной модификации, устройство может быть оснащено TFT дисплеем (320 х 240px) и клавиатурой с подсветкой, либо светодиодными индикаторами состояния входов и выходов.
Благодаря возможности подключения дополнительных модулей MRL (максимум 2 шт), количество входов и выходов можно увеличить, что позволяет создать полноценную систему управления на основе всего одного контроллера. Это делает Pixel2 экономически выгодным при построении сложных систем, где требуется управление множеством параметров.
Кроме того, существует возможность расширить набор коммуникационных портов с помощью опционального сетевого модуля.
Комплектация
В комплекте с ПЛК PIXEL2-2222-70-4 поставляется: техническое описание (паспорт), в котором подробно указаны условия эксплуатации и гарантии.
Монтаж
Установка контроллеров PIXEL2-2222-70-4 осуществляется только согласно РУКОВОДСТВУ ПОЛЬЗОВАТЕЛЯ.
Монтаж ПЛК осуществляется на DIN-рейку.
Особенности:
Свободно программируемый логический контроллер Segnetics PIXEL2-2222-70-4
- Модификация с TFT дисплеем и клавиатурой
- LCD TFT дисплей: 320 х 240, 16 млн. цветов
- 6 силиконовых кнопок с подсветкой
- Дискретные входы (Din): 32
- Дискретные выходы (Dout реле): -
- Дискретные выходы (Dout симистор): -
- Дискретные выходы (Dout оптореле): -
- Аналоговые входы (Ain): -
- Аналоговые выходы (Aout): -
- USB для конфигурирования, RS-485
- Возможность подключения модулей расширения MRL (максимум 2 шт)
- Возможность подключения сетевых модулей NA (только модификации NA-4XX)
Контроллер Segnetics Pixel2 является свободно программируемым контроллером, предназначенным для решения практически любой задачи в HVAC системах, таких как: вентиляция, центральное кондиционирование, отопление и другие.
Купить прогаммируемый контроллер PIXEL2-2222-70-4 по доступной цене Вы можете у нас, заказав его по телефону или отправив заявку на электронную почту info@kiprus.ru
Цены на ПЛК Segnetics PIXEL2-2222-70-4 действуют согласно официальному прайс-листу завода-производителя.
