Технические характеристики
входной сигнал | ультрафиолетовое излучение |
диапазон спектра (длина волны) | 180-265 Нм |
УФ сенсор (датчик) | УФ колба R2868 |
параметры сети (напряжение притания) | 220-230 В, 50-60 Гц |
потребляемая мощность | < 0,3 ВА |
сигнализация о наличии контролируемого пламени / выходной сигнал | светодиодный индикатор и 2 группы переключающихся изолированных контактов реле |
время срабатывания, не более - при погасании пламени | 1 сек |
время срабатывания, не более - при появлении пламени | 2 сек |
допустимая нагрузка на контакты реле | 220В, 50Гц/ ток, не более 2А |
температура окружающего воздуха | -20…+60 °С |
степень защиты по ГОСТ 14254–96 | IP65 |
климатическое исполнение по ГОСТ 15150-69 | УХЛ 3.1 |
габаритные размеры (ШхВхГ) | 80х125х58 мм. |
масса прибора | 0,8кг |
гарантия | 12 месяцев |
производитель | Россия |
Применение.
Фотодатчик сигнализирующий ФД-101-С используется для контроля факела пламени в горелках, водогрейных и паровых газовых котлов любых мощностей.
Описание

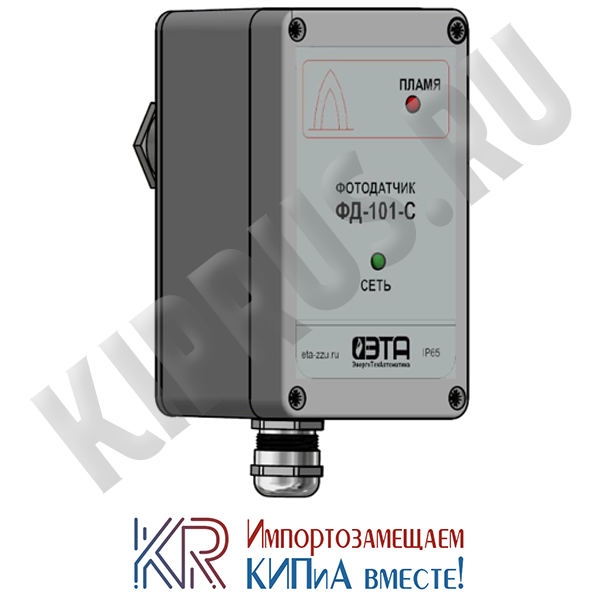

Фотодатчик ФД-101-С состоит из металлического корпуса, прозрачного защитного окна (для ультрафиолетового излучения), фотоприемника (УФ колба R2868) и кабельного ввода PG11. Фотоприемник осуществляет преобразование потока ультрафиолетового спектра оптического излучения пламени в электрический сигнал. При обнаружении УФ-излучения уф-сенсор выпрямляет заложенное переменное напряжение и преобразует его в постоянный ток. Усилитель сигнала пламени преобразует сигнал постоянного тока в релейные контакты.
Комплектация
В комплекте с каждым фотодатчиеком ФД поставляется: техническое описание (паспорт), в котором подробно указывается схема подключения и уловия гарантии.
Монтаж
Фотодатчик устанавливается на визирную трубу горелки котла, в специально предусмотренных посадочных местах, труба должна быть направленна на верхнюю треть факела, чтобы между факелом и датчиком не было помех.
Выбор места установки определяется таким образом, чтобы в поле зрения ФД-101-C не попадал факел соседних или встречных горелок или факел запальника. Фотодатчик должен улавливать факел только своей горелки, и исключить попадание пламени соседних горелок.
В процессе эксплуатации обслуживающий персонал должен периодически очищать ветошью окно от загрязнений.
Особенности:
- Реагирует только на ультрафиолетовый спектр излучения газового пламени, не чувствителен к раскаленным поверхностям нагрева, излучающим инфракрасное излучение, и солнечному свету.
- Ударопрочный алюминиевый корпус.
- Ультрафиолетовый фотоприемник фирмы Hamamatsu Photonics.
- Встроенная теплозащита из кварцевого стекла изолирует УФ-сенсор от горячей атмосферы печи и защищает от влажности, грязи и высокой температуры.
- На корпусе расположен светодиодный индикатор ПЛАМЯ, сигнализирующий о наличии пламени, и индикатор напряжения питания СЕТЬ.
ФД-101-С - надежный прибор, контролирующий наличие пламени в работе горелок и котлов для безопасности людей и корректной работы оборудования. Качественные материалы, простота в обслуживании и подключении являются неоспоримыми преимуществами и основами надежности данных приборов. Возможность безпроблемной замены датчиков контроля пламени других производителей. По сути, важно только место установки фотодатчика.
Фотодатчики ФД-...-С передают сигнал об отсувствии пламени на блок управления, который в свою очередь даёт команду на закрытие газового клапана.
Купить фотодатчик сигнализирующий ФД-101-С по доступной цене Вы можете у нас, заказав его по телефону или отправив заявку на электронную почту.
Цены на новые фотодатчики ФД-101-С действуют согласно официальному прайс-листу завода-производителя.
