Технические характеристики
входной сигнал | инфракрасное излучение |
параметры сети (напряжение притания) | 220-230 В, 50-60 Гц |
потребляемая мощность | < 0,3 ВА |
сигнализация о наличии контролируемого пламени / выходной сигнал | светодиодный индикатор и 2 группы переключающихся изолированных контактов реле |
время срабатывания, не более - при погасании пламени | 1 сек |
время срабатывания, не более - при появлении пламени | 2 сек |
допустимая нагрузка на контакты реле | 220В, 50Гц/ ток, не более 2А |
температура окружающего воздуха | -20…+60 °С |
степень защиты по ГОСТ 14254–96 | IP65 |
климатическое исполнение по ГОСТ 15150-69 | УХЛ 2.1 |
габаритные размеры (ШхВхГ) | 80х125х58 мм. |
масса прибора | 0,8кг |
гарантия | 12 месяцев |
производитель | Россия |
Применение.
Фотодатчик сигнализирующий ФД-103-С используется для контроля факела пламени в горелках, водогрейных и паровых газовых котлов любых мощностей, кроме случаев излучения раскаленных поверхностей нагрева (эффект светлой топки).
Описание

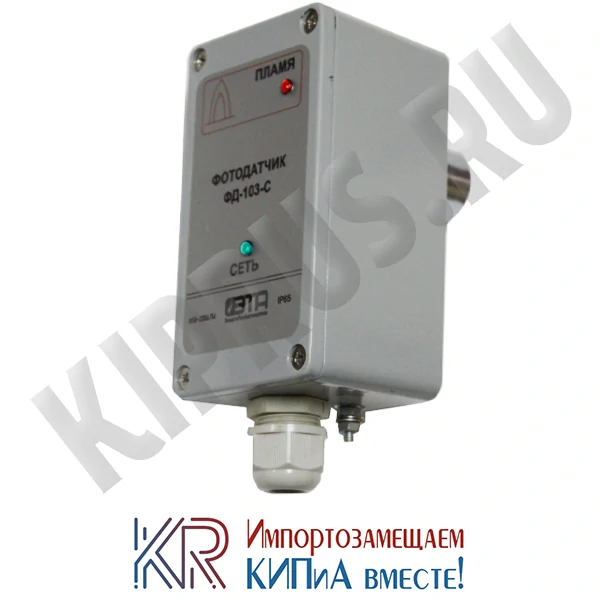

Фотодатчик ФД-103-С состоит из металлического корпуса, прозрачного защитного окна (для инфракрасного излучения), фотоприемника (ИК датчика) и кабельного ввода PG11. Фотоприемник осуществляет преобразование потока инфракрасного спектра излучения пламени в электрический сигнал. Преобразование пульсации потока инфракрасного излучения и выдачи релейного сигнала («переключающиеся сухие контакты») наличия/отсутствия пламени основной горелки в схему защиты котла или установки с целью перекрытия подачи топлива на горелочные устройства в случае отсутствия пламени.
Комплектация
В комплекте с каждым фотодатчиком ФД-103С поставляется: техническое описание (паспорт), в котором подробно указывается схема подключения и уловия гарантии.
Монтаж
Фотодатчик устанавливается на визирную трубу горелки котла, в специально предусмотренных посадочных местах, фотодатчик ФД-103-С должен улавливать факел только своей горелки, и исключить попадание пламени соседних горелок.
В процессе эксплуатации обслуживающий персонал должен периодически очищать ветошью окно от загрязнений.
Особенности:
Фотоприемник осуществляет преобразование потока ИК спектра оптического излучения пламени в электрический сигнал. Усилитель сигнала пламени преобразует этот сигнал в релейные контакты.
Для регулировки чувствительности пламени предусмотрен регулятор «Усиление» в виде переменного резистора, расположенного на печатной плате.
На лицевой панели расположен светодиодный индикатор «ПЛАМЯ», сигнализирующий о наличии пламени, и индикатор «СЕТЬ», сигнализирующий о наличии питания фотодатчика.
На корпусе расположен светодиодный индикатор «ПЛАМЯ», сигнализирующий о наличии пламени, и индикатор напряжения питания «СЕТЬ».
ФД-103-С - надежный прибор, контролирующий наличие пламени в работе горелок и котлов для безопасности людей и корректной работы оборудования. Качественные материалы, простота в обслуживании и подключении являются неоспоримыми преимуществами и основами надежности данных приборов. Возможность безпроблемной замены датчиков контроля пламени других производителей. По сути, важно только место установки фотодатчика.
Фотодатчики ФД-...-С передают сигнал об отсувствии пламени на блок управления, который в свою очередь даёт команду на закрытие газового клапана.
Купить фотодатчик сигнализирующий ФД-103-С по доступной цене Вы можете у нас, заказав его по телефону или отправив заявку на электронную почту.
Цены на новые фотодатчики ФД-103-С действуют согласно официальному прайс-листу завода-производителя.
