Технические характеристики
напряжение питания, В | от = 24 до =30 |
выходные сигналы | |
1. релейный, четыре переключающихся реле | 220 В, 50 Гц |
- для цепей постоянного тока | 30 В |
- максимально коммутируемый ток | 2 А |
2. аналоговый, предельные значения сигнала | 4 и 20 мА |
потребляемый ток, не более | не более 0,2 А |
время срабатывания | - при появлении пламени 1 сек |
- при погасаний пламени 2 сек | |
температура окружающей среды | от –25° до + 60° С |
температура при использовании обдува прибора, °С | от –25° до + 100° С |
степень защиты по ГОСТ14254-80 | IP54 |
климатическое исполнение по ГОСТ 15150-69 | УХЛ3.1 |
габаритные размеры, мм | 110х150х120 |
масса | не более 2 кг |
гарантия | 12 месяцев |
производитель | Россия |

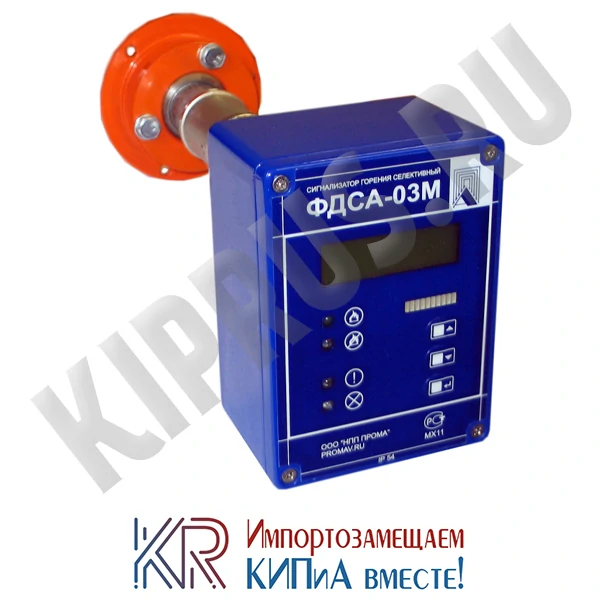

Фотодатчик пламени ФДСА-03М применяется для контроля наличия пламени запальных и основных горелок и котлов. Часто используется для контроля пламени в индивидуальных тепловых пунктах, печах и других энергоагрегатах. Прибор позволяет контролировать наличие факела в качестве топлива газа, угля, жидкого топлива, а также контролировать одновременно или по отдельности факел на двух видах топлива: газ-мазут, газ-уголь, мазут-уголь.
Описание
Фотодатчик пламени ФДСА-03М - для контроля наличия пламени горелки в топках котлоагрегатов, технологических установок и выдачи сигналов наличия/отсутствия пламени в схемы контроля и защиты установок.
Устройство может выпускаться в следующих модификациях:
- ФДСА-03М-01 – ультрафиолетовый и инфракрасный каналы (топливо: газ – мазут);
- ФДСА-03М-03 – два ультрафиолетовых канала, один из которых выносной
- ФДСА-03М-04 – инфракрасный и видимый каналы (топливо: мазут–уголь)
- ФДСА-03М-01-010 – для контроля наличия общего факела в топке котла (топливо: газ – мазут, газ – уголь)
- ФДСА-03М-05– ультрафиолетовый и инфракрасный каналы, вариант с выносными фотодатчиками.
- Сигнализация погасания или потускнения факела;
- Отображение интенсивности факела в % на цифровом индикаторе;
- Предупредительная сигнализация о возможном погасании факела или засорении стекла;
- Самоконтроль исправности фотодатчика и линий связи;
- Выходной аналоговый сигнал с сигнализатора от 4 до 20мА;
- Работа по интерфейсу RS-485 по протоколу MODBUS-RTU;
- Возможность работы в 2-х режимах: с учетом фонового излучения от других горелок и без него;
- Питание 24В
В комплекте с каждым фотодатчиком ФДСА-03М поставляется: техническое описание (паспорт), в котором подробно указывается схема подключения и условия гарантии.
Монтаж
Монтаж фотодатчиков осуществляется с помощью фланца. Подробная инструкция по монтажу указа в тех. описании к прибору.
Особенности:- Сигнализация погасания или потускнения факела;
- Отображение интенсивности факела в % на цифровом индикаторе;
- Предупредительная сигнализация о возможном погасании факела или засорении стекла;
- Самоконтроль исправности фотодатчика и линий связи;
- Выходной аналоговый сигнал с сигнализатора от 4 до 20мА;
- Работа по интерфейсу RS-485 по протоколу MODBUS-RTU;
- Возможность работы в 2х режимах: с учетом фонового излучения от других горелок и без него;
- Питание 24В
- Для селективного контроля факела основной горелки в многогорелочных топках со встречным расположением горелок или с плотным расположением горелок, где затруднен индивидуальный контроль факела горелки. Для достижения повышенной селективности прибора введено измерение характеристик фонового факела непосредственно с возмущающей горелки, а также применена фильтрация узкого спектра ультрафиолетового и видимого излучения;
- для контроля факела в топке газомазутных или пылеугольных котлов для применения в схемах технологических защит.
Фотодатчики ФДСА-03М передают сигнал об отсувствии пламени на сигнализатор, который передает сигнал на блок управления после чего основное оборудование выводится в аварию.
Купить фотодатчик пламени ФДСА-03М по доступной цене Вы можете у нас, заказав его по телефону или отправив заявку на электронную почту.
Цены на новые фотодатчики ФДСА-03М действуют согласно официальному прайс-листу завода-производителя.
